製品情報

シールドチューブ SPHX(4)

シールドチューブ SPHX(4) メッシュタイプ

  • RoHS
  • ZTプライヤー
  • メッシュ
OLBF

お電話でのお問い合わせ

西部営業部
06-6457-3135
東部営業部
03-3544-0096

製品概要

  • ブラック
  • 金属メッシュ(4層)
  • 長尺のシールドに最適

製品説明

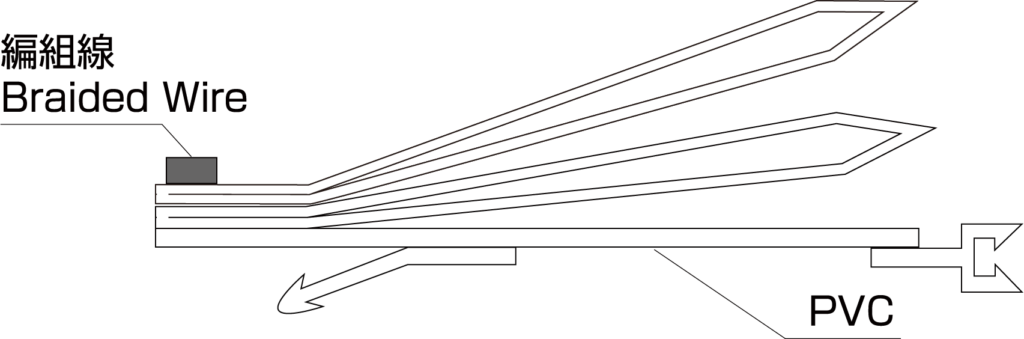

  • ジッパータイプのシールドチューブ(ブラック)
  • 長尺配線のシールドに最適(嵌合にはZTプライヤーが必須)
  • 遮蔽材に金属メッシュを使用したシールドチューブ
  • SPHX(2)のシールド性向上タイプ
  • 難燃性規格 UL224 VW-1 登録品
  • 車両用材料燃焼試験 難燃性
  • RoHS指令 10物質適合品
品名 SPHX(4)
表面色 ブラック
シート部 材質 ポリエステルクロス入り軟質塩化ビニル
厚み ※ 0.34mm
付加遮蔽材 金属メッシュ(4層)
嵌合部 材質 半硬質塩化ビニル
適用使用温度 -15℃ ~ 60℃
サイズ(Φ) 15, 20, 25, 30, 40, 50, 70, 100
定尺 25m
備考 SPHX(2)シールド性アップ

※ 参考値

製品寸法表

品名 SPHX(4)
サイズ(Φ) 製品幅 (mm) 有効幅 (mm) 約kg/定尺
15 77 58 3.4
20 92 73 4.0
25 110 91 4.4
30 125 106 5.1
40 156 137 5.8
50 185 166 6.7
70 251 232 8.7
100 343 324 12.0

定尺
Φ15~100 25m
